液壓系統的設計步驟
日期：2021-06-02

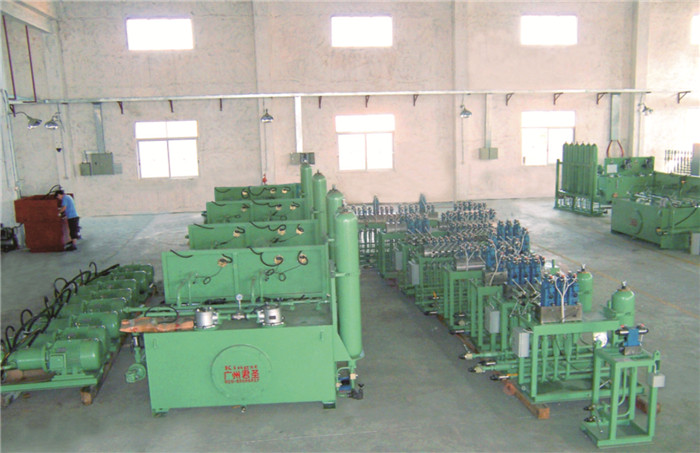

液壓系統的設計步驟與設計要求液壓傳動系統是液壓機械的一個組成部分，液壓傳動系統的設計要同主機的總體設計同時進行。
著手設計時，須從實際情況出發，有機地結合各種傳動形式，充分發揮液壓傳動的優點，力求設計出結構簡單、工作可靠、成本
低、效率高、操作簡單、維修方便的液壓傳動系統。
1.1設計步驟液壓系統的設計步驟并無嚴格的順序，各步驟間往往要相互穿插進行。液壓系統工作原理一般來說，在明確設計要
求之后，大致按如下步驟進行。
1）確定液壓執行元件的形式；
2）進行工況分析，確定系統的主要參數；
3）制定基本方案，擬定液壓系統原理圖；
4）選擇液壓元件；
5）液壓系統的性能驗算；
6）繪制工作圖，編制技術文件。
設計要求是進行每項工程設計的依據。在制定基本方案并進一步著手液壓系統各部分設計之前，須把設計要求以及與該設計內容
有關的其他方面了解清楚。
1）主機的概況：用途、性能、工藝流程、作業環境、液壓動力單元總體布局等；
2）液壓系統要完成哪些動作，動作順序及彼此聯鎖關系如何；
4）各動作機構的載荷大小及其性質；
5）對調速范圍、運動平穩性、轉換精度等性能方面的要求；
6）自動化程序、操作控制方式的要求；
7）對防塵、防爆、防寒、噪聲、安全可靠性的要求；
8）對效率、成本等方面的要求。
3.1制定基本方案
（1）制定調速方案
液壓執行元件確定之后，其運動方向和運動速度的控制是擬定液壓回路的核心問題。
